Описание
Серия карабинов, созданных для организации рабочего места и повседневной носки. Модели спроектированы для печати монолитом без сложной сборки. Плоская геометрия с ребрами жесткости обеспечивает прочность при нагрузке, исключает расслоение.
Изделия предназначены для легких бытовых нагрузок и не являются альпинистским снаряжением!
Контекст
В рамках диплома я вместе с Настей Бединой, моей одногруппницей, занимаюсь созданием айдентики и сайта для креативной студии W1. Карабины — начало рассуждения о форме сотрудников. Для нас проект на фабрику — предложение подумать о предметном дизайне внутри диплома и научиться технике 3D-печати.
Как это работает?

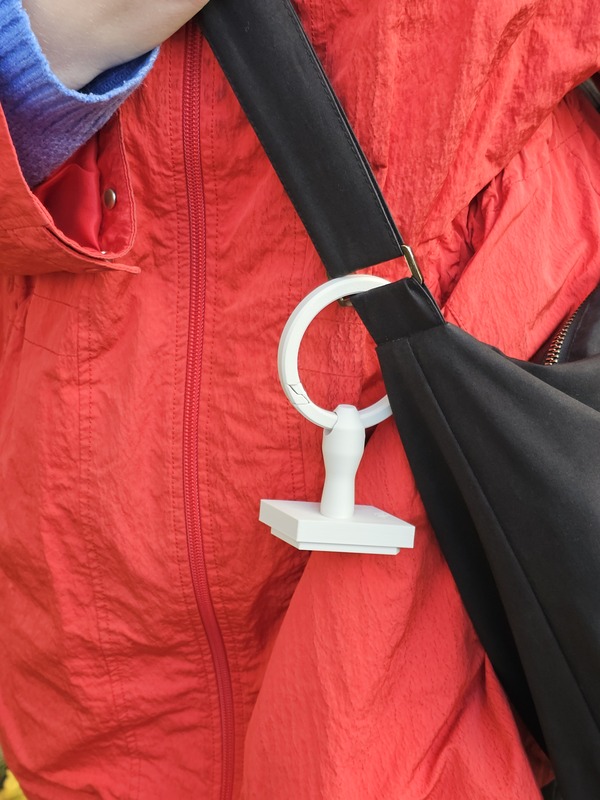

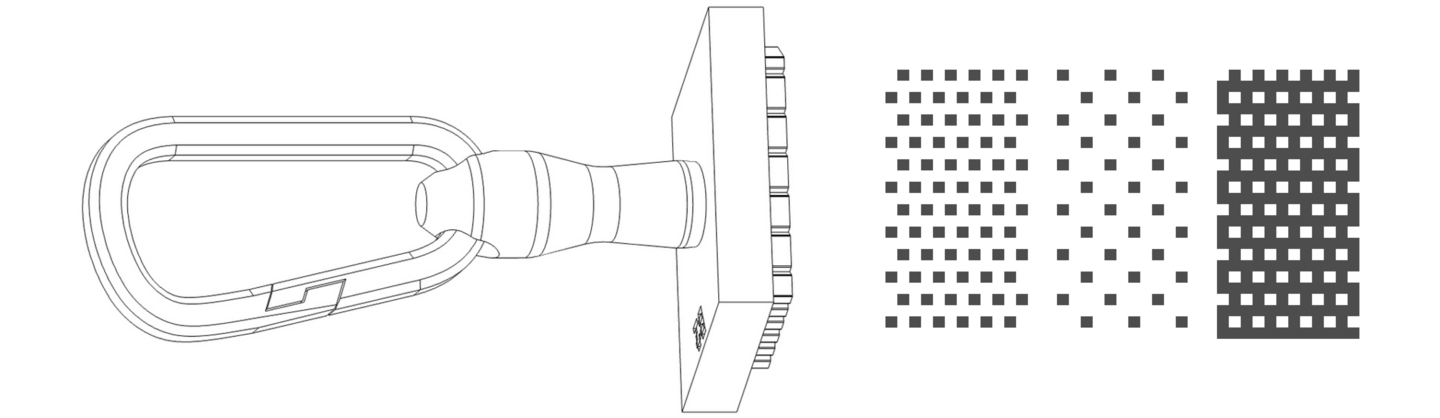

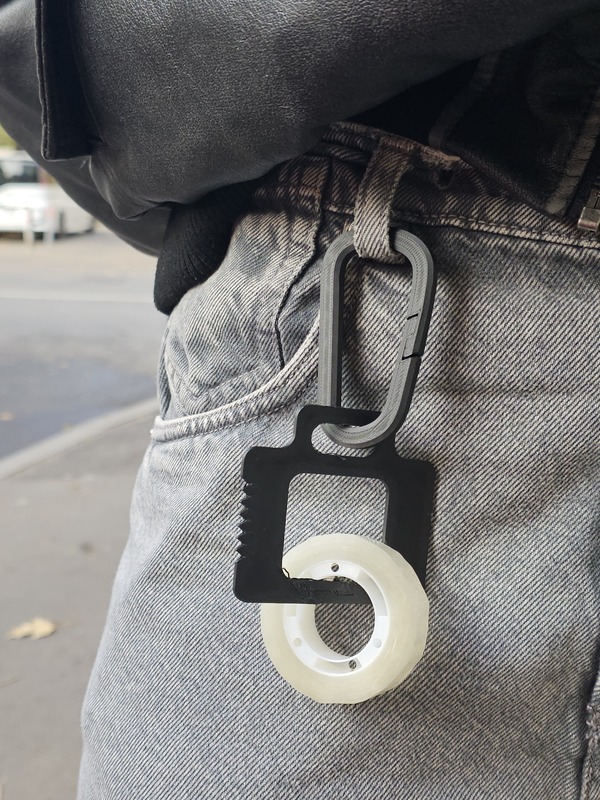

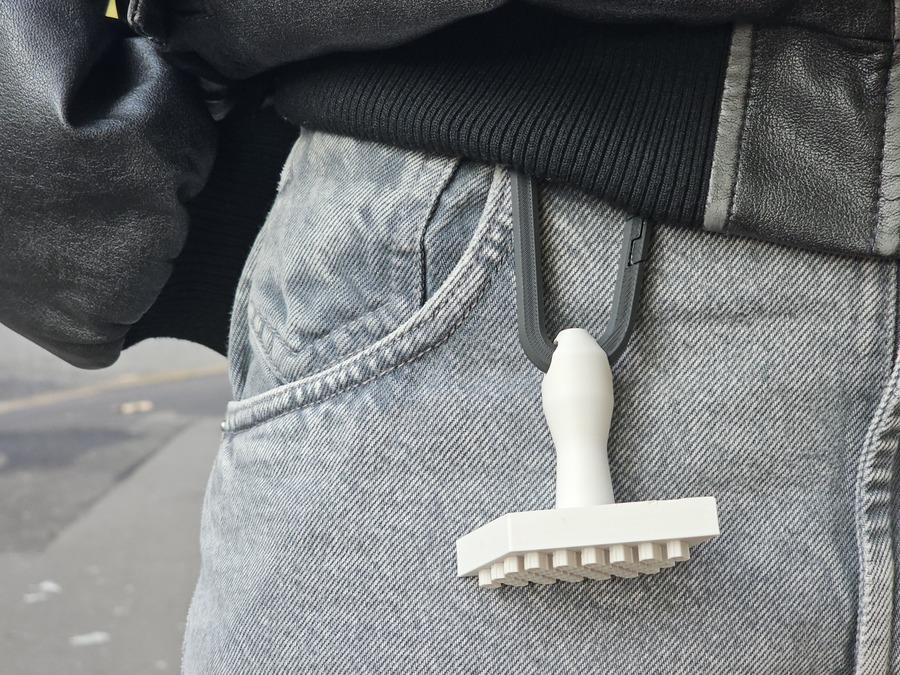

Кроме того, что карабины служат инструментом для организации работы на монтаже, мы подумали о том, что они могут быть буквальным носителем элементов айдентики. Настя продумывает печати с графикой проекта, которые крепятся на карабины.

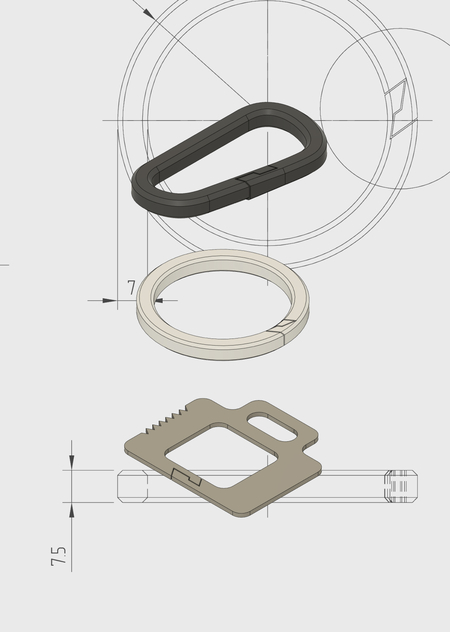

Технические особенности

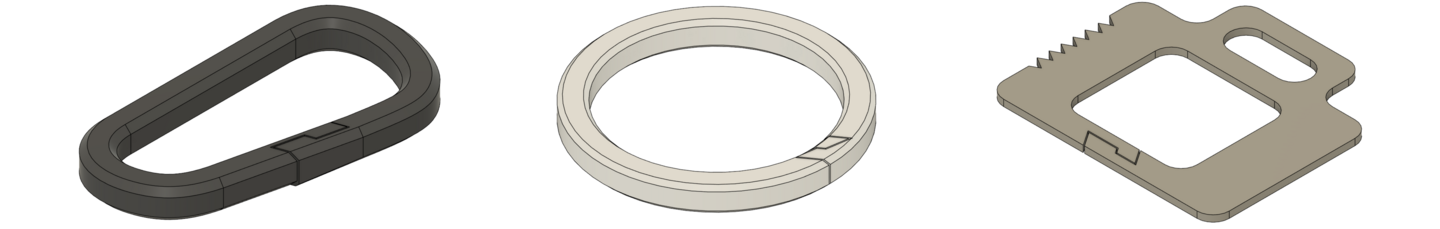

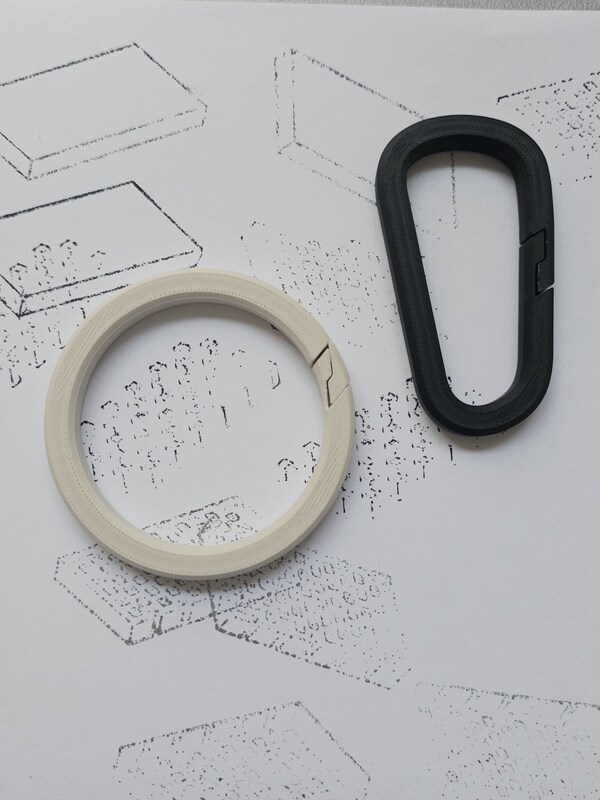

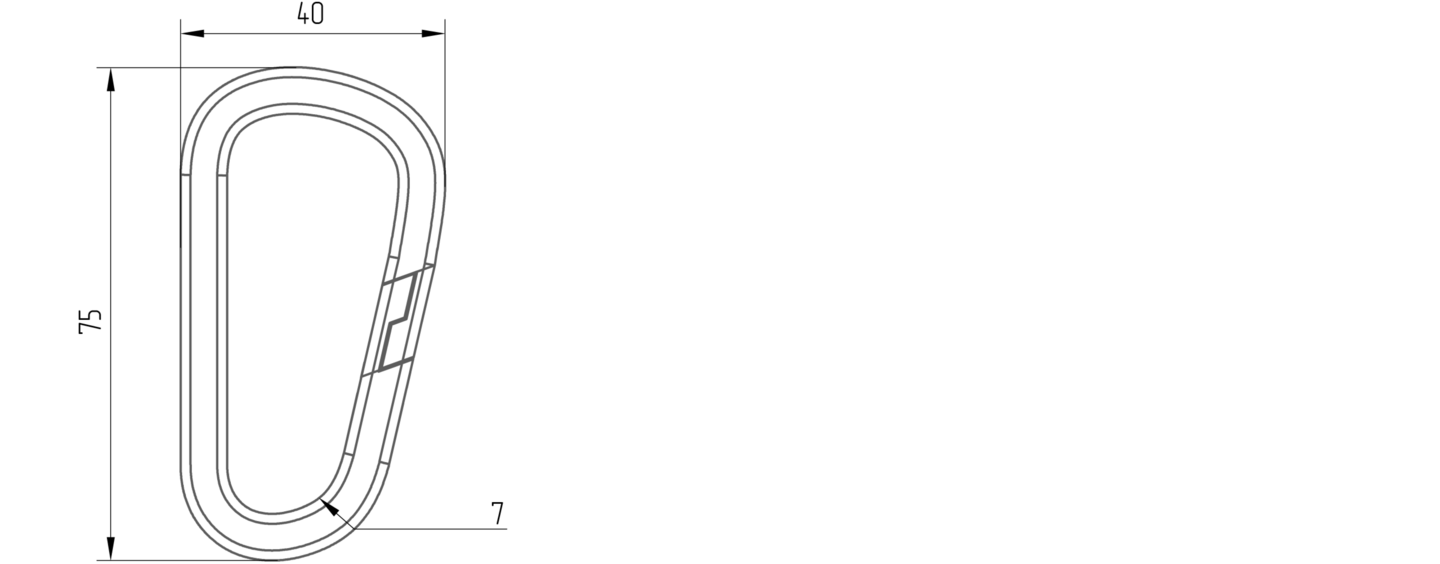

Carabine_v1
Описание: классический карабин без подпружиненной защелки (монолит).
Размер: 75×40 мм
Толщина: 7 мм
Паз защелки: 0.32 мм
Carabine_v2

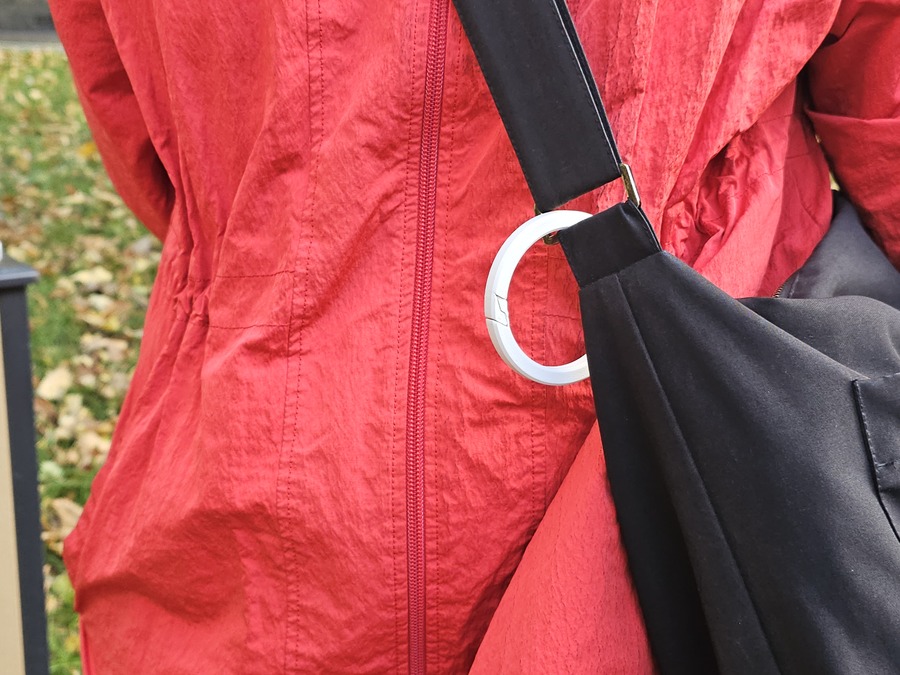

Описание: цельное кольцо-карабин без подпружиненной защелки (монолит).
Радиус внешний: 35 мм
Толщина: 7.5 мм
Паз защелки: 0.32 мм

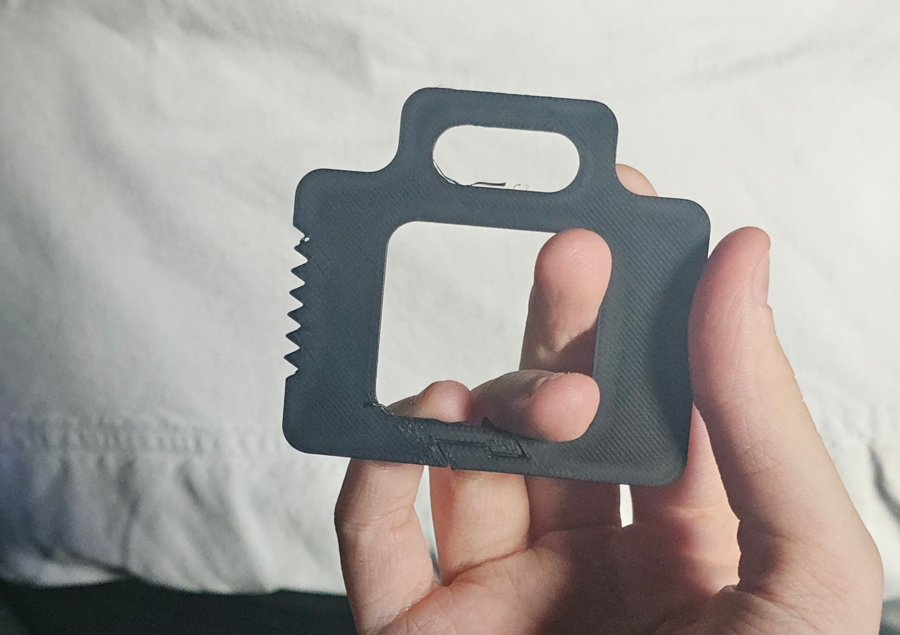

Carabine_v3

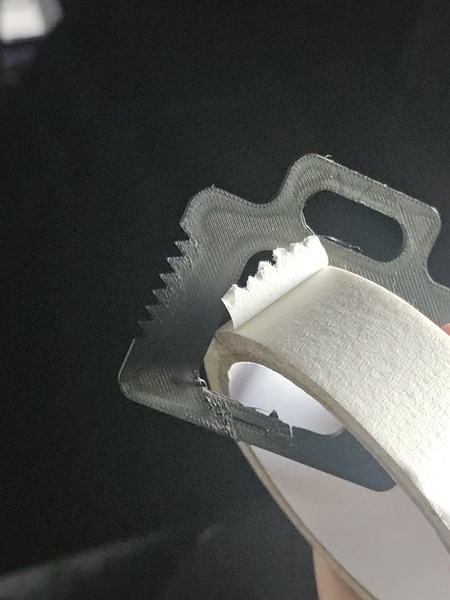

Описание: плоский корпус с зубчатым краем для разрыва скотча.
Размер: 70×64 мм
Толщина: 2 мм
Скругления: R5 мм
Зубчатая кромка: 60° мм
Паз защелки: 0.32 мм
Производство

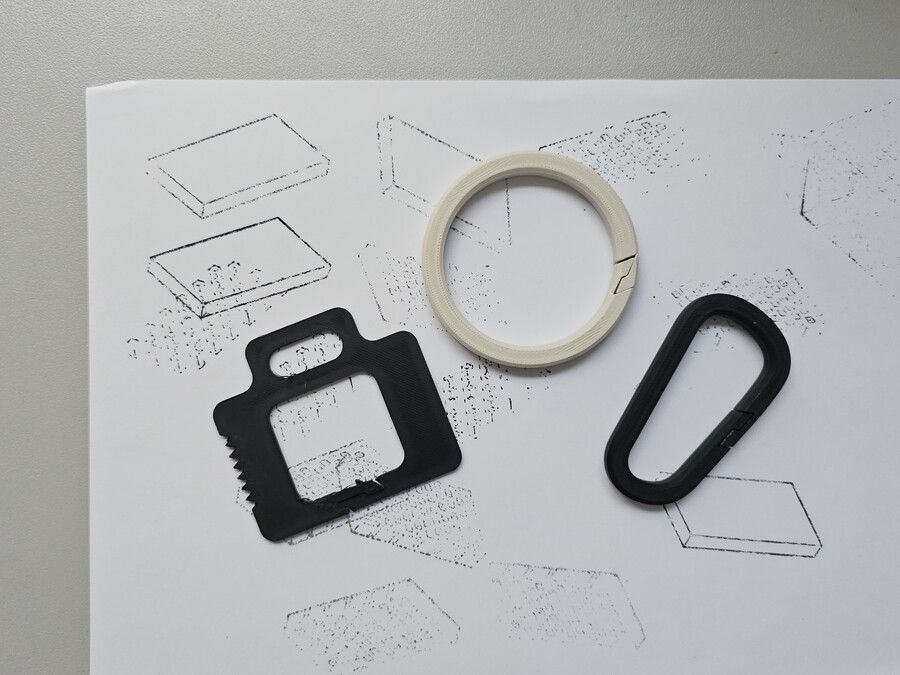

Печать на 3D-принтере.
1. Проверка модели и ориентация: В слайсере необходимо расположить карабин слоями вдоль оси нагрузки, чтобы избежать расслоения при натяжении.
2. Настройка печати: Поставить 4–6 периметров (стенок) и заполнение 40–100% для прочности.
3. Постобработка: Удалить поддержки, зачистить посадочные места.
4. Тестирование: Необходимо разработать защелку на прочность и провести статический тест с грузом.
Материал
Нейлон (Nylon)
Прототипирование и использование
